樓板與厚底版設計的痛點：從耗時到高效的轉變

在建築結構設計中，樓板與基礎版的分析往往是耗時且極具挑戰的環節。特別是處理無梁版、大面積筏基或是承受不均勻載重的厚底版時，傳統的簡化計算方法已無法滿足現代工程對於精度與經濟性的雙重要求。

這時，您需要將複雜的計算交給專業的 SAFE樓板分析程式。這款軟體將艱澀的 有限元素分析 底層理論化繁為簡，透過高度直覺的 圖形化輸入輸出 介面，讓結構工程師能以極高的效率完成複雜的 樓板系統分析設計。

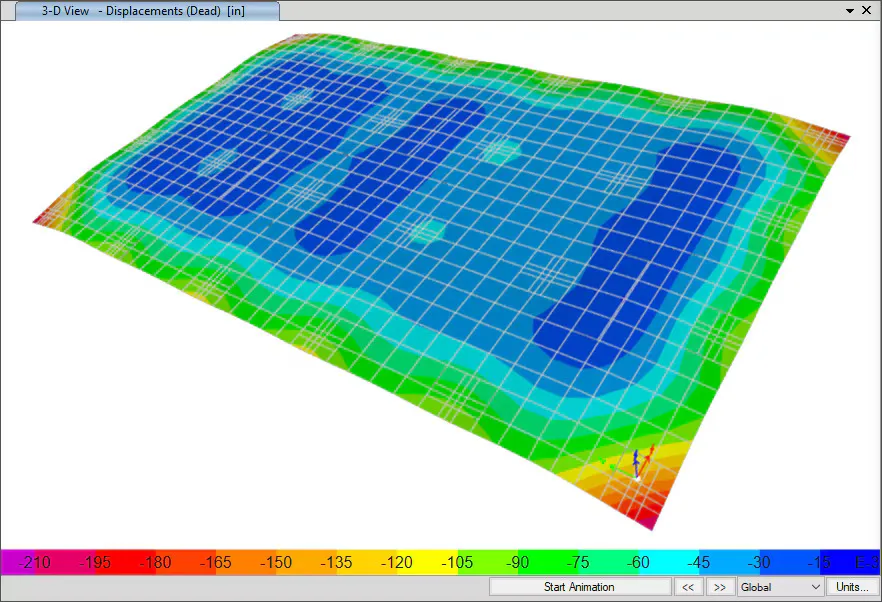

就連過去最讓人頭痛、難以精準評估的 基礎版土壤彈簧模擬（如土壤受壓不拉特性與基礎上浮問題），SAFE 都能精準計算出應力分佈與沉陷量。



在地工程團隊支援：您最安心的技術後盾

引進高階分析軟體，最怕遇到「軟體買了不會用，遇到盲點沒人問」的窘境。作為在地深耕的 結構分析程式大安 專業供應商，我們不僅提供正版授權，更擁有實務經驗豐富的工程技術團隊。無論是軟體操作、模型建置除錯，或是分析結果的實務判讀，我們隨時準備為您解惑，做您最安心的技術後盾。

專為樓板與基礎而生：SAFE 軟體介紹

以下為 SAFE 軟體核心功能與完整介紹：



SAFE

SAFE為針對混凝土樓板和基礎板系統為具有特殊目的之分析、設計和繪製詳細圖程式。SAFE可作為單獨使用，或與ETABS連結去完成ETABS所產生混凝土樓板的分析、設計和詳圖。



模擬功能

靜力分析包括後拉預力的效應，可執行任何數量之使用者定義的載重狀況，且載重狀況可組合成任何數量的載重組合。力和撓度計算可包括彈性和開裂斷面，且載重狀況可包括潛變和收縮係數或非線性開裂撓度分析。也提供根據一個預先定義之靜載重狀況的超靜定分析。

底版和基礎可承受上浮導致之傾倒彎矩。SAFE提供非線性解其考慮土壤彈簧的零拉力，也允許土壤模數透過模型變化。

為計算直交效應，當定義樓版性質時可於局部1和2方向指定不同厚度。此可用於模擬具主要單一方向行為之樓板，其中開裂可僅發生於單一方向。

分析輸出可以圖形檢視，顯示於報表輸出、送到印表機、匯出到資料庫或Excel檔、匯出到CAD檔、或存為ASCII檔。輸出類型包括樓板、梁和牆內力、反力、位移和設計鋼筋量。

SAFE也具有動力分析的能力，透過模態頻率分析和處理從ETABS匯入到SAFE的和反應譜結果。這些能力允許探討類似樓板振動和機器的基礎等。

SAFE使用SAPFireTM分析引擎，此方程式解題器使CSI的所有軟體具高效力。此專用解題器利用最新的數學理論以提供令人無法置信的快速解題時間和事實上無設限的模型容量。

FAQ 常見問題

Q1：我們公司目前主力的「樓板系統分析設計」是使用 ETABS 進行，還需要額外購買「SAFE樓板分析程式」嗎？

A1： 這兩套軟體是完美的互補關係。

ETABS 專精於整棟建築物的總體系統分析與耐震設計；而 SAFE 則是專門針對樓板與基礎板的細部設計所開發。您可以將 ETABS 中建好的模型與分析結果直接匯入 SAFE，進行更精細的網格劃分、開裂撓度計算、甚至後拉預力效應分析。兩者搭配能大幅提升整體設計的精度與效率。



Q2：在進行大面積筏基設計時，最怕遇到基礎上浮或不均勻沉陷的問題，這套軟體的「基礎版土壤彈簧模擬」能處理嗎？

A2： 完全可以！這正是 SAFE 搭載的高階 有限元素分析 核心最強大的地方。

軟體特別提供了非線性解題能力，能精準模擬土壤彈簧的「零拉力（受壓不受拉）」特性，以應對底版和基礎承受上浮導致之傾倒彎矩問題。更強大的是，它還允許土壤模數透過模型變化，完美貼合真實的地質狀況。



Q3：這套軟體的「圖形化輸入輸出」具體來說有什麼優勢？能輸出給畫圖人員嗎？

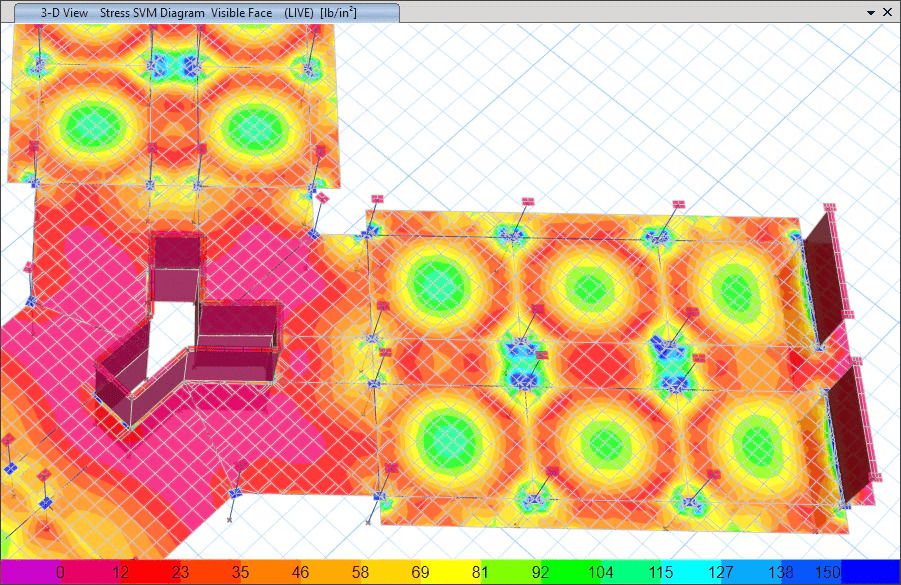

A3： SAFE 的圖形化介面能讓工程師直觀地看見變形、應力分佈與內力狀態。

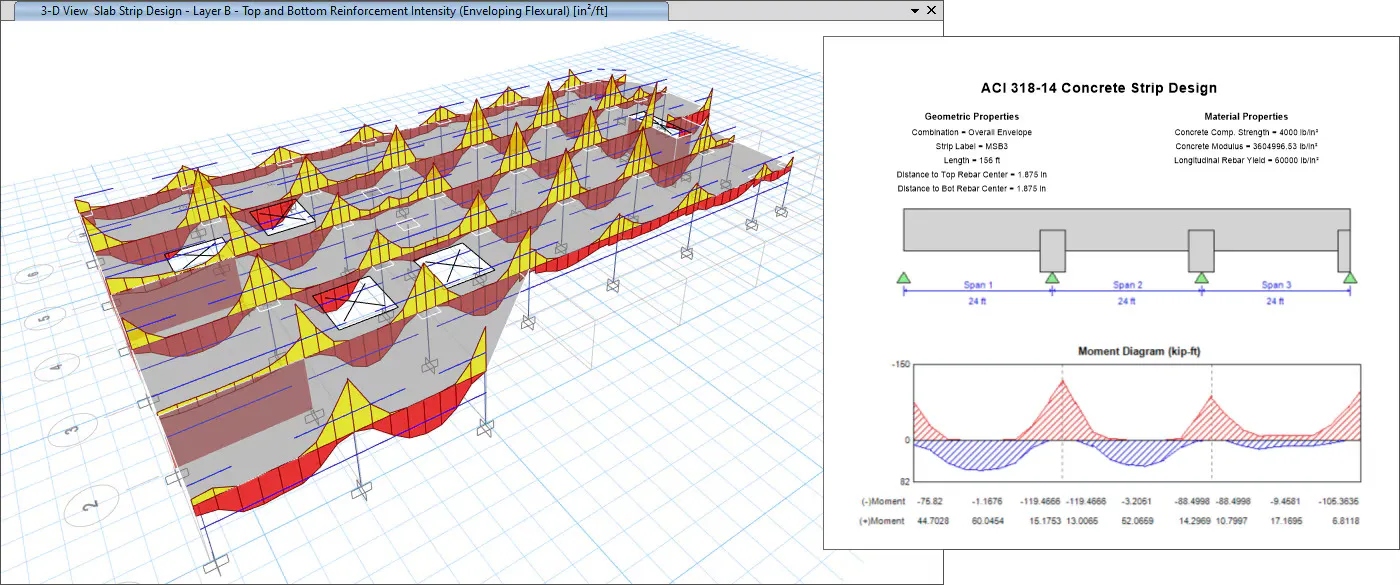

在輸出方面更是極具彈性，除了能顯示於報表、匯出到 Excel 檔之外，分析完成的設計鋼筋量等資料，還能直接「匯出到CAD檔」。這對於尋找 結構分析程式大安 以提升工作流程效率的工程團隊來說，能省下大量手動繪圖的時間。
